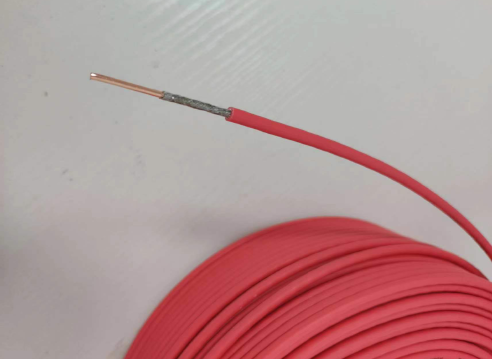

本产品适用于额定电压U0/U 450/750V及以下动力装置、日用电器、仪表及电信设备等固定布线要求耐火、较高的耐温等级、低烟无卤、阻燃的场合。
Standard & Features
性能
| 产品型号 | 额定电压 | 国标 | 行业标准 | |
| WDZN-BYJ-105 | 型额定电压为450/750V | GB/T | 19666/JB/T | 10491.2 |
| WDZN-BYJ-125 | 型额定电压为450/750V | GB/T | 19666/JB/T | 10491.3 |
| WDZN-BYJ-150 | 型额定电压为450/750V | GB/T | 19666/JB/T | 10491.4 |
Product Specification
| 芯数×截面n×mm² | 导体结构n/mm | 耐火层厚度mm | 绝缘厚 度 mm | 最大外径mm | 计算重量kg/km | 导体电阻 ≤Ω·km(20℃) | 载流量 A |
| 1×0.5 | 1/0.80 | 0.14 | 0.6 | 2.6 | 8.78 | 36 | |
| 1×0.75 | 1/0.97 | 0.14 | 0.6 | 2.7 | 11.4 | 24.5 | |
| 1×1 | 1/1.13 | 0.14 | 0.7 | 2.9 | 15 | 18.1 | 20 |
| 1×1.5 | 1/1.38 | 0.14 | 0.7 | 3.3 | 20.2 | 12.1 | 26 |
| 1×1.5 | 7/0.52 | 0.14 | 0.7 | 3.4 | 20.7 | 12.1 | 26 |
| 1×2.5 | 1/1.78 | 0.14 | 0.8 | 3.9 | 31.4 | 7.41 | 34 |
| 1×4 | 1/2.25 | 0.14 | 0.8 | 4.4 | 46.3 | 4.61 | 45 |
| 1×6 | 1/2.76 | 0.14 | 0.8 | 4.9 | 65.9 | 3.08 | 57 |
| 1×10 | 7/1.35 | 0.14 | 1 | 6.8 | 110 | 1.83 | 77 |
| 1×16 | 7/1.70 | 0.14 | 1 | 8 | 167 | 1.15 | 102 |
| 1×25 | 7/2.14 | 0.14 | 1.2 | 9.8 | 260 | 0.727 | 132 |
| 1×35 | 7/2.52 | 0.14 | 1.2 | 11 | 352 | 0.524 | 161 |
| 1×50 | 19/1.78 | 0.14 | 1.4 | 13 | 476 | 0.387 | 198 |
| 1×70 | 19/2.14 | 0.14 | 1.4 | 15 | 672 | 0.268 | 241 |
| 1×95 | 19/2.52 | 0.14 | 1.6 | 17 | 927 | 0.193 | 289 |
| 1×120 | 37/2.03 | 0.14 | 1.6 | 19 | 1159 | 0.153 | 331 |
| 1×150 | 37/2.25 | 0.14 | 1.8 | 21 | 1424 | 0.124 | 377 |
| 1×185 | 37/2.52 | 0.14 | 2 | 23.5 | 1782 | 0.0991 | 426 |
| 1×240 | 61/2.25 | 0.14 | 2.2 | 26.5 | 2332 | 0.0754 | 496 |
